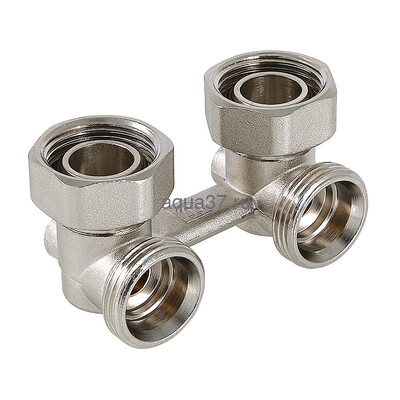

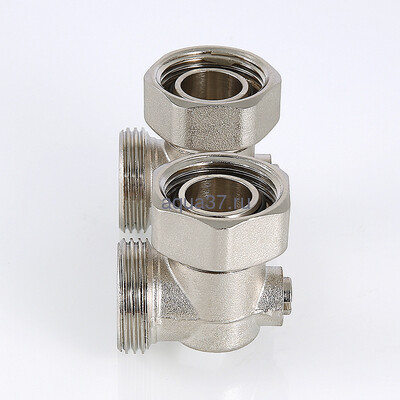

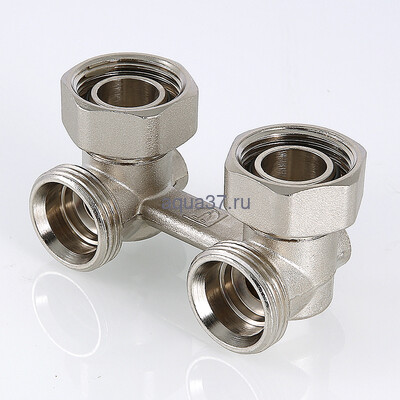

Узел нижнего подключения радиатора угловой Valtec

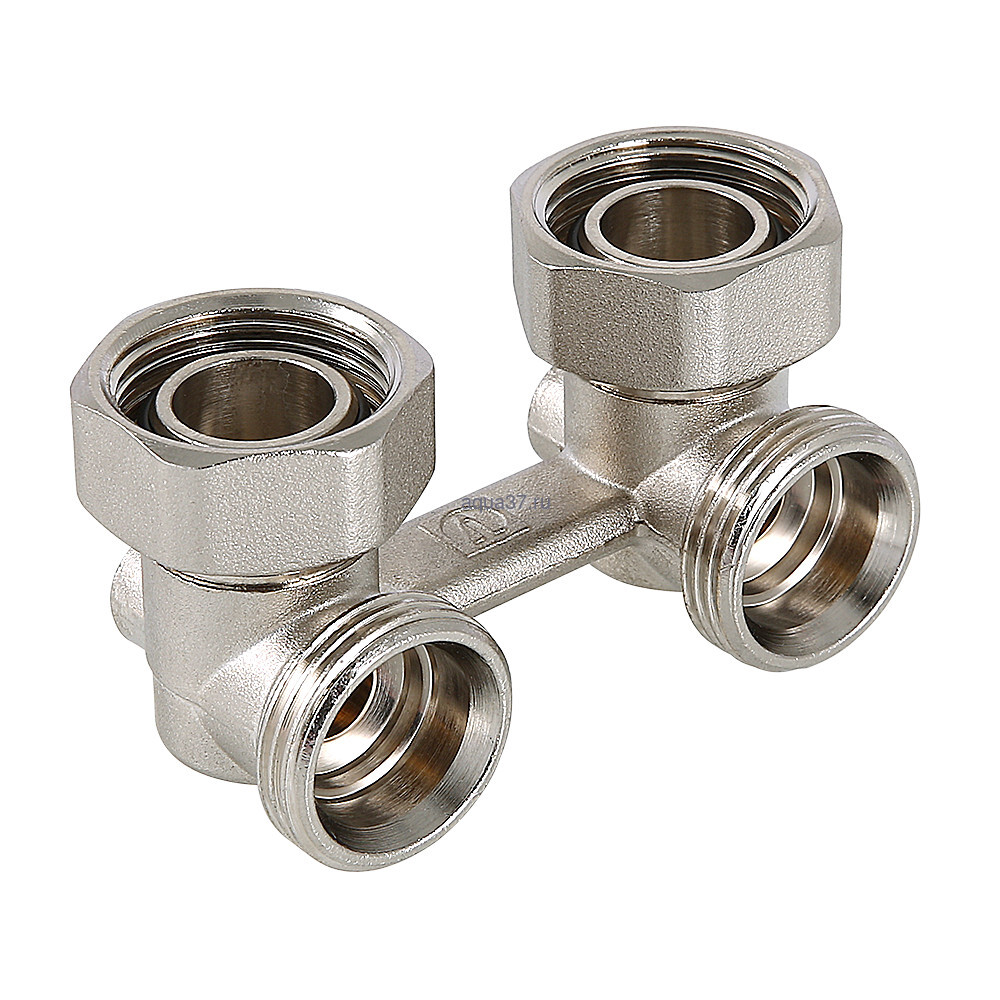

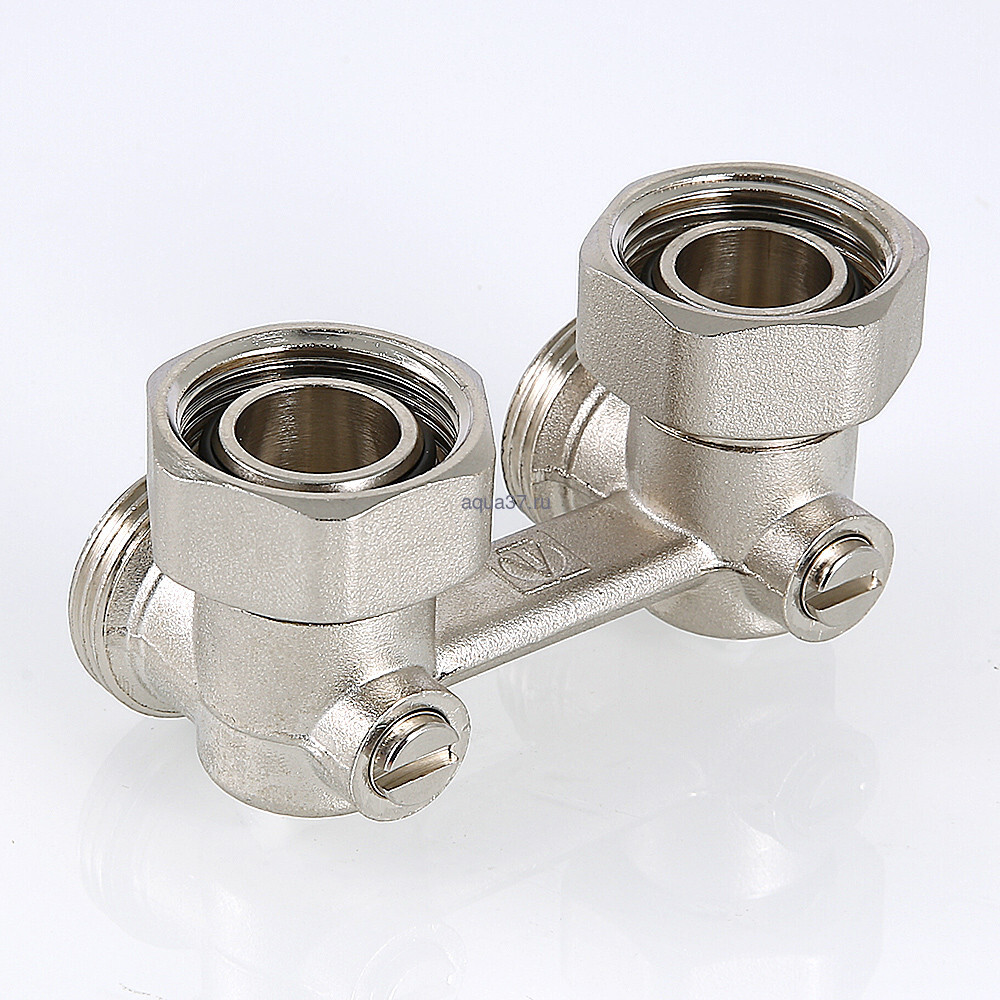

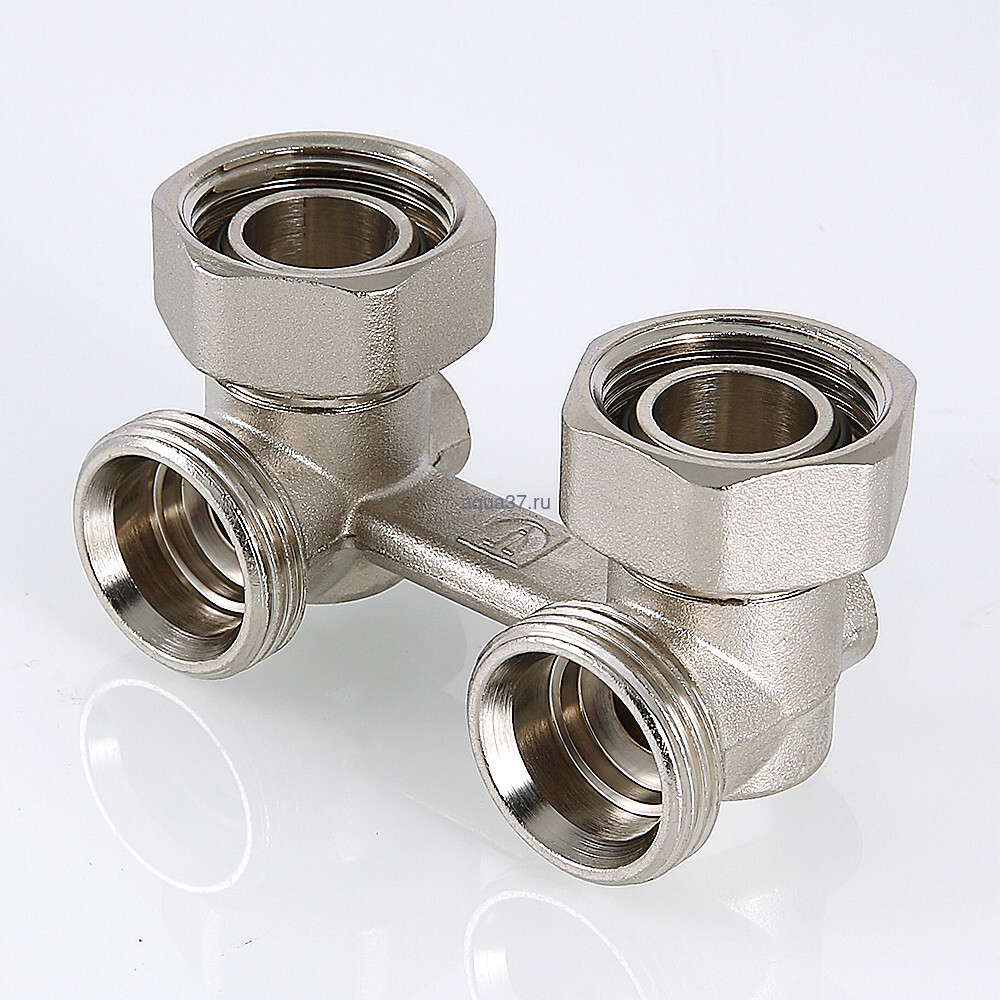

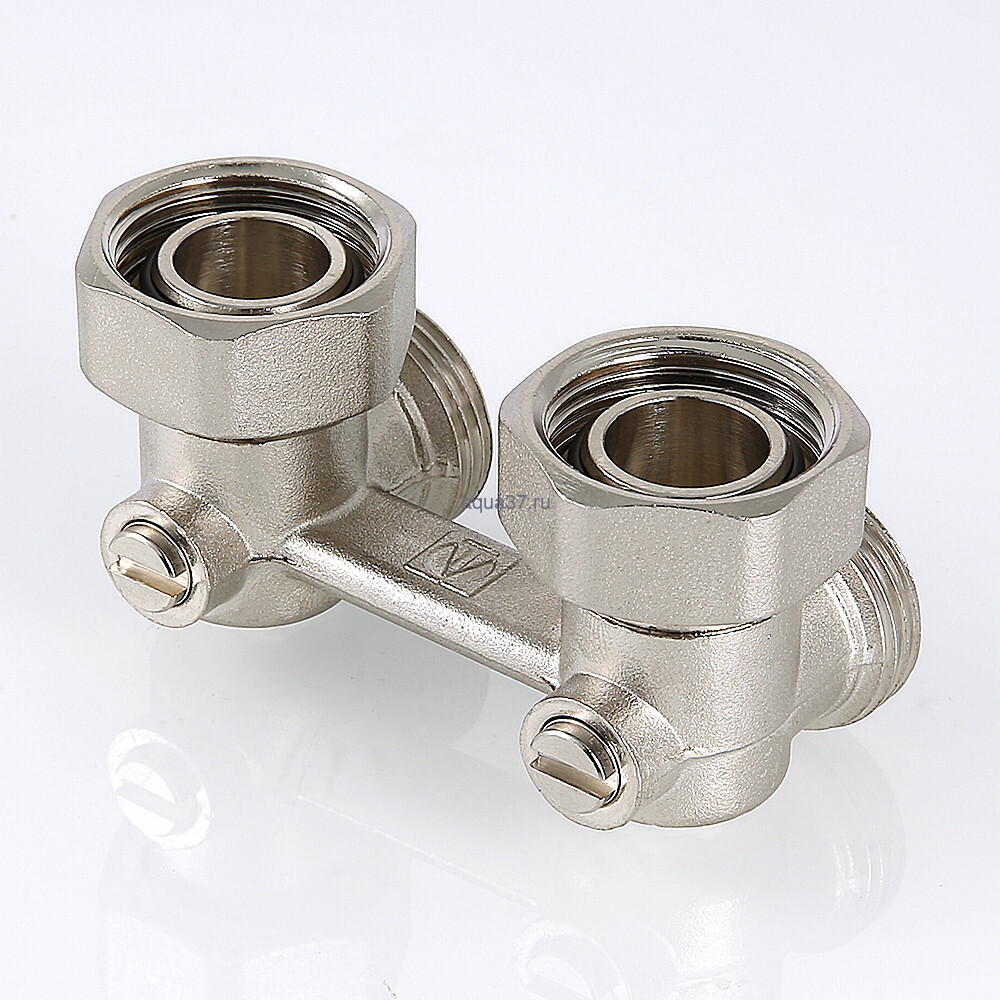

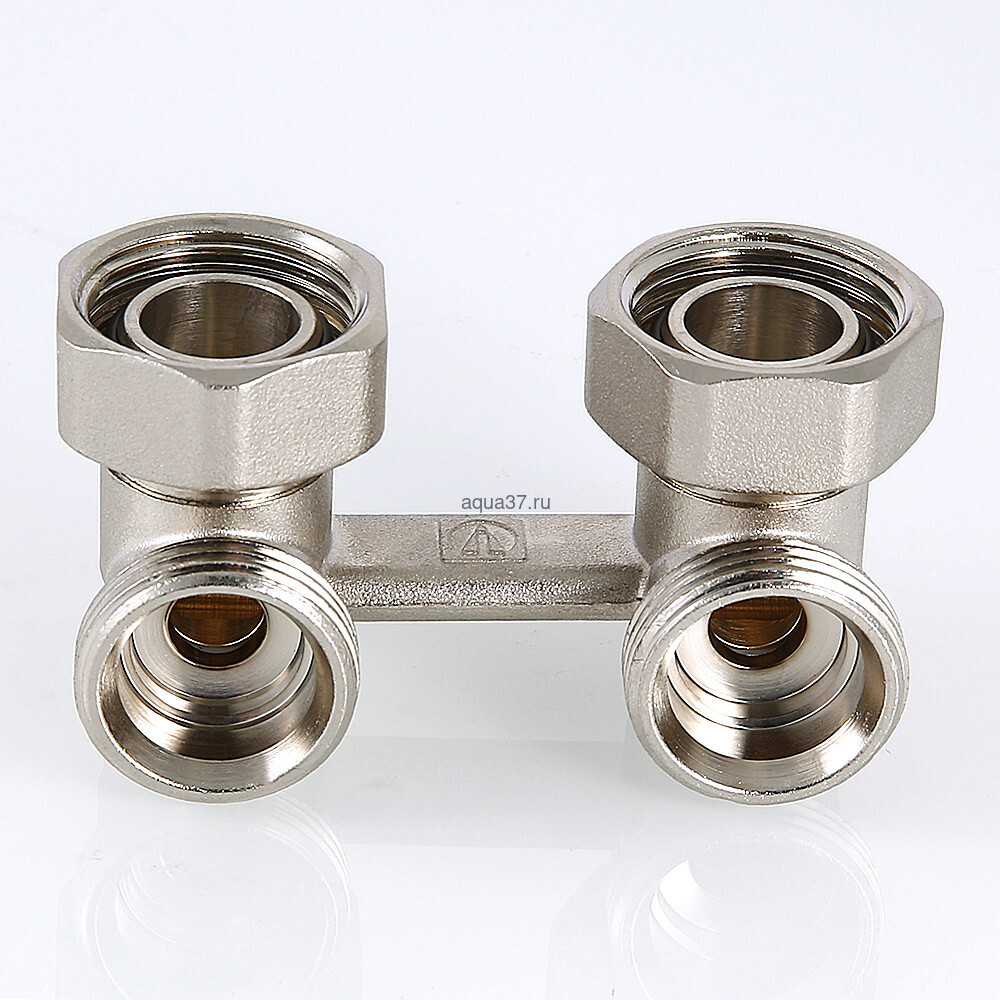

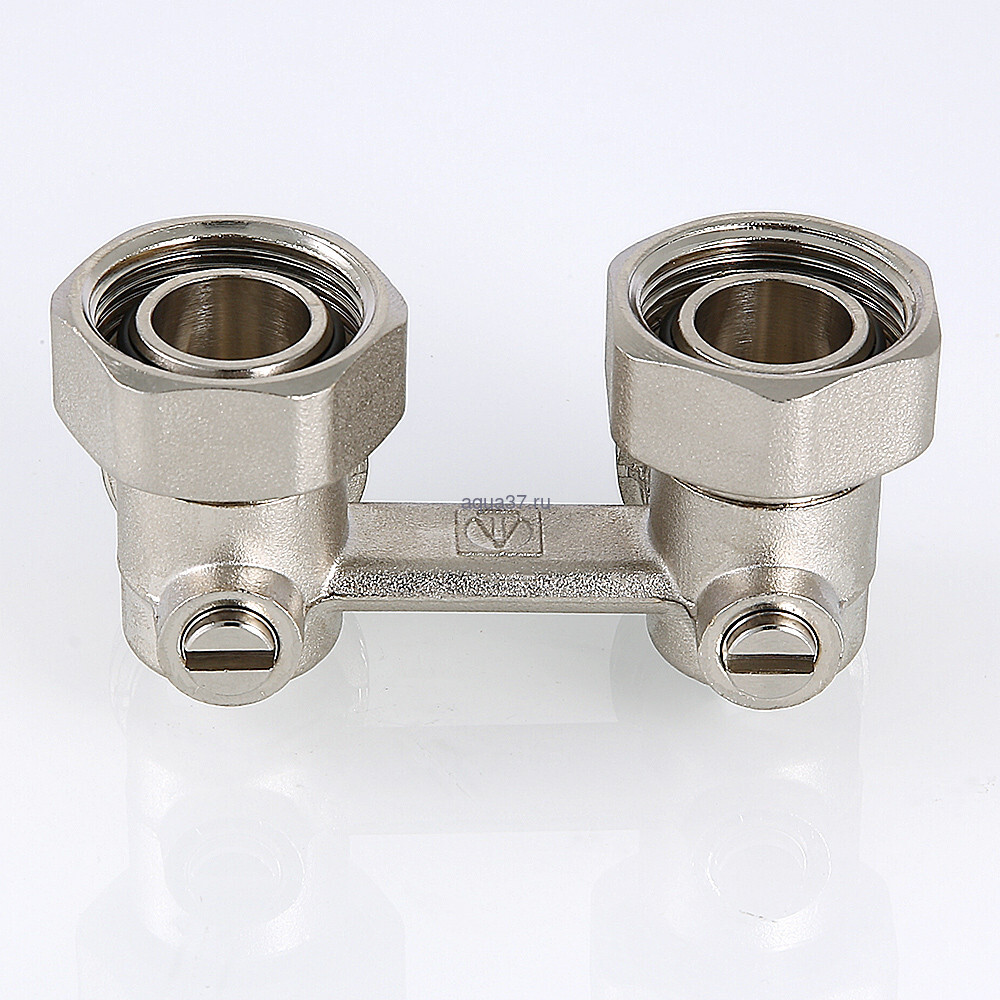

Узел нижнего подключения радиатора VT.345.NA представляет собой латунный Н-образный клапан для нижнего подключения отопительных приборов с межосевым расстоянием присоединительных патрубков 50 мм (стального панельного радиатора или стального конвектора).

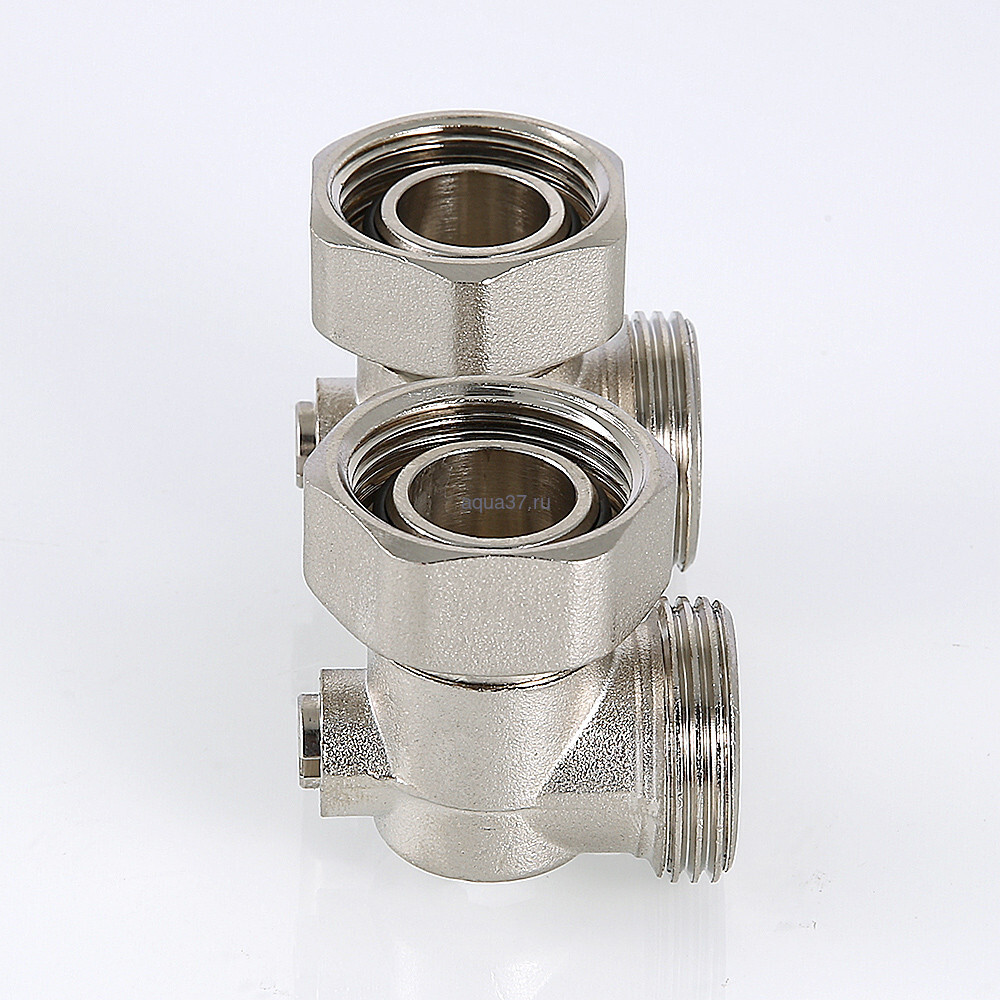

Особенность узла – угловое расположение относительно друг друга патрубков присоединения к отопительному прибору и трубной разводке. Это, в частности, упрощает так называемое тыльное подключение отопительного прибора – при скрытых в стене подводящих трубах (рис.).

Клапан снабжен шаровыми затворами для перекрытия потока. Резьба патрубков для присоединения труб – наружная, 3/4", «евроконус». Патрубки для подключения к радиатору – с накидной гайкой, 3/4", «евроконус».

Узел нижнего подключения радиатора угловой рассчитан на применение в системах отопления с рабочей температурой до 130 °С и давлением до 10 бар.

Пример применения: тыльное подключение конвектора или панельного радиатора при помощи узла нижнего подключения радиатора VT.345.NA.05
