Клапан балансировочный 1.1/2" Oventrop
Артикул | 1060112 |
Страна | Германия |
Производитель | Oventrop |

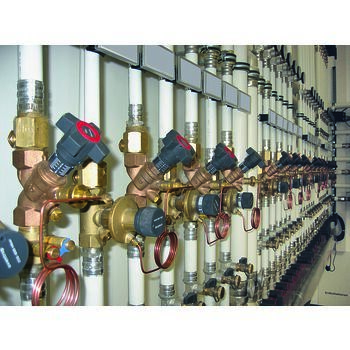

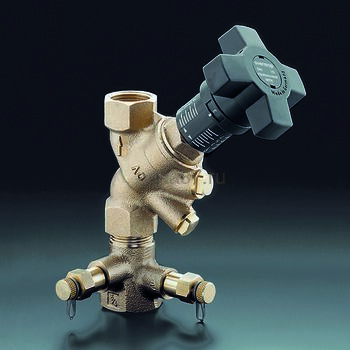

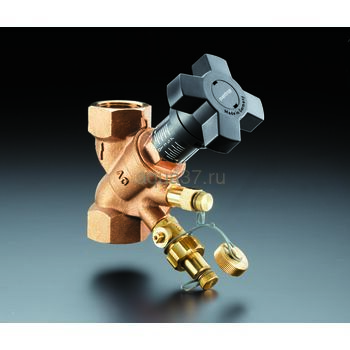

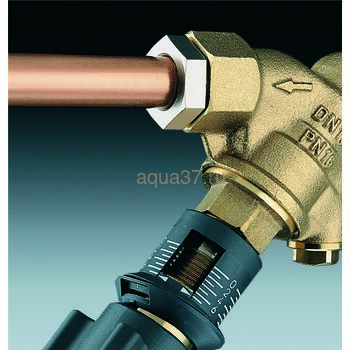

Регулирующие вентили Oventroр монтируются на стояках систем центрального отопления и охлаждения, а также в системах питьевого водоснабжения в соответствии с DIN 1988 (особенно в циркуляционных линиях). С их помощью производится гидравлическая увязка систем. Гидравлическая увязка осуществляется посредством воспроизводимой предварительной настройки. Необходимые значения настройки определяются в соответствии с диаграммами. Все промежуточные значения настраиваются бесступенчато. Выбранное значение настройки считывается с двух шкал (основной и точной, см. рис. преднастройки). Регулирующие вентили Oventrop имеют 2 присоединительных отверстия, в которые можно подключать шаровые краны F+E или ниппели КИП для измерения перепада давления. В противном случае отверстия закрываются 2 заглушками. Возможен монтаж регулирующих вентилей как на подающий, так и на обратный трубопроводы. Диаграммы для определения расхода составлены для случаев монтажа вентилей на подающий или обратный трубопроводы, при условии совпадения направления движения среды с направлением, указанным на корпусе вентиля стрелкой. В системах охлаждения, например, с гликолевыми смесями, необходимо учитывать корректирующий фактор, приведенный на номограмме.

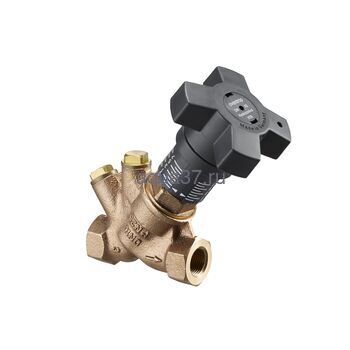

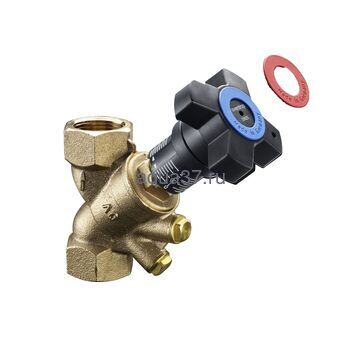

Регулирующие вентили Oventrop Hydrocontrol VTR 1060112 – это балансировочные клапаны c внутренней резьбой, которые устанавливаются на вертикальных и горизонтальных участках труб водяного отопления и охлаждения и позволяют осуществить гидравлическую увязку стояков. |
|
Корпус выполнен из бронзы. Шпиндель и тарелка вентиля сделаны из латуни, стойкой к выщелачиванию цинка. Возможен монтаж регулирующих вентилей как на подающий, так и на обратный трубопровод. |
Характеристики:
Товар: Балансировочный клапан
Тип: С заглушками
Назначение: Для гидравлической увязки
Материал: Бронза
Серия: hydrocontrol
Длина,мм: 120
Высота, мм: 138
Подключение: 1 1/2"
Макс. рабочее давление, бар: 25
Мин. температура, °c: -20
Пропускная способность (kvs), м³/ч: 27,51
Макс. температура, °C: 150
Диаметр Dn: 40
Резьба: Внутренняя
Цвет: Золотистый/черный
