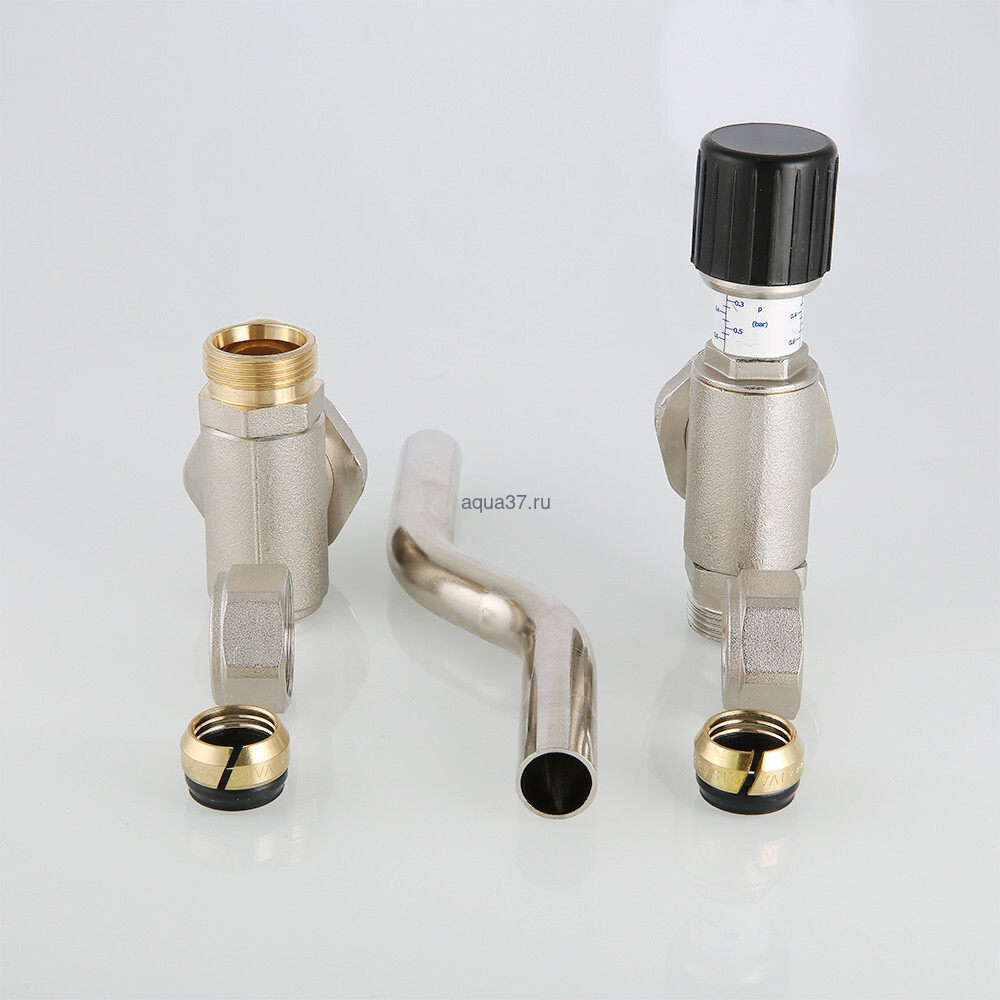

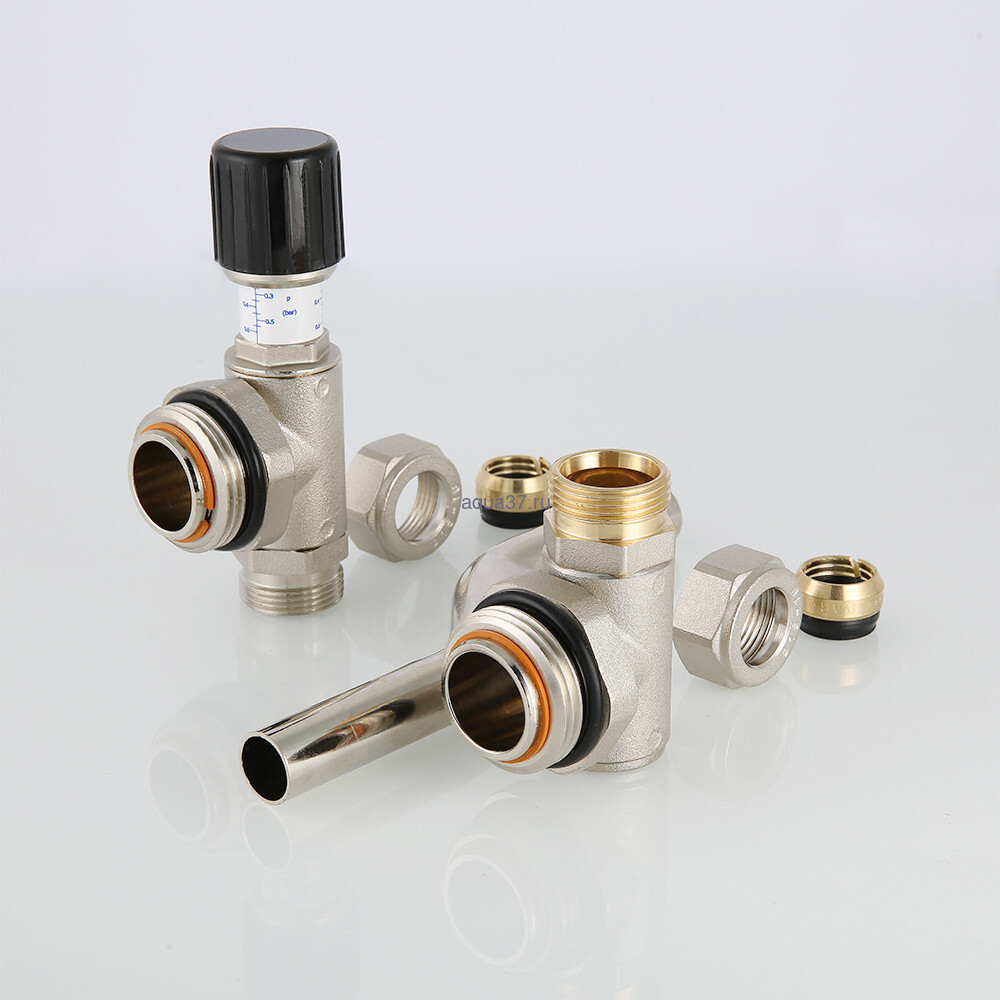

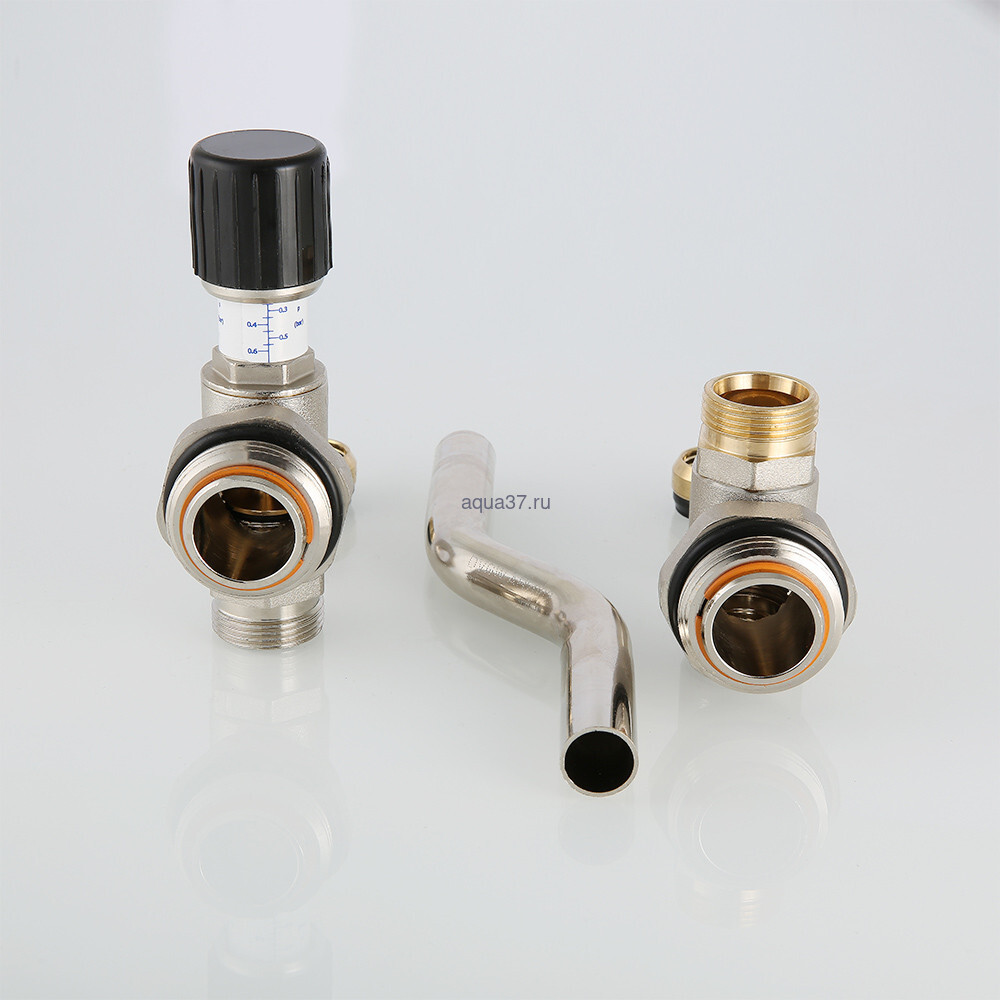

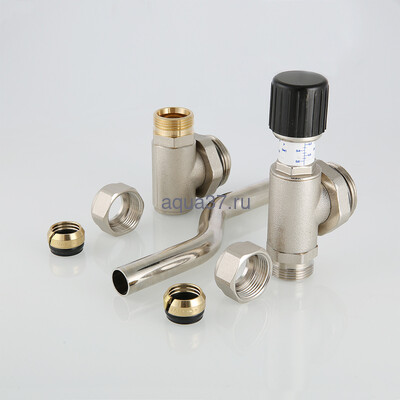

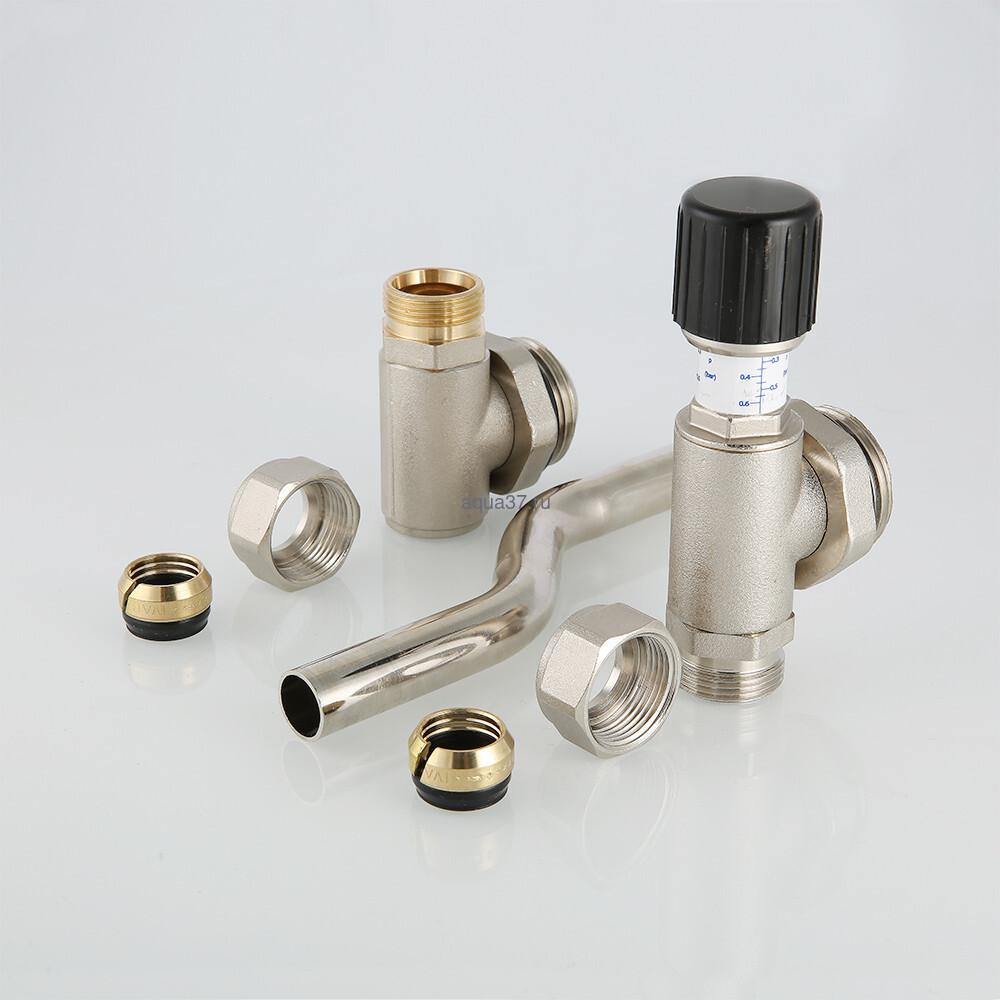

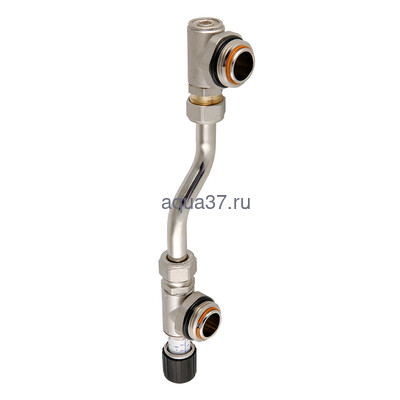

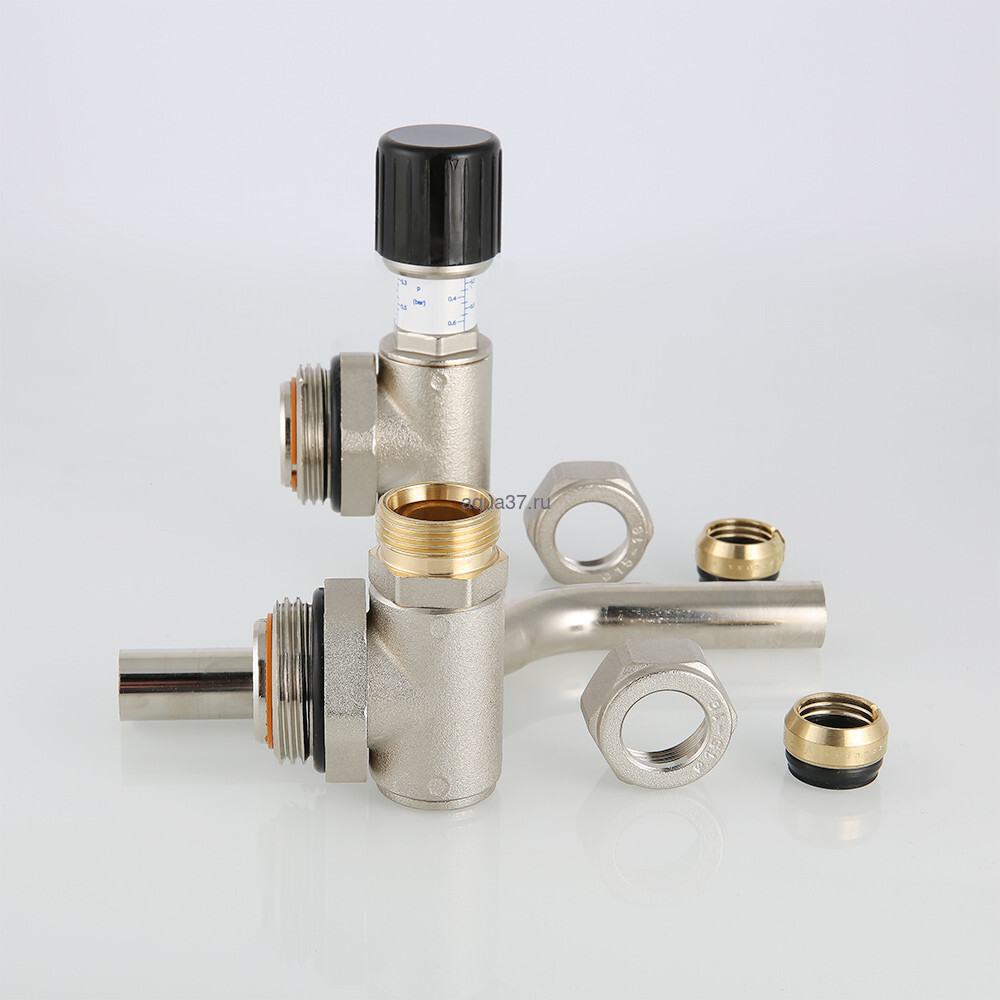

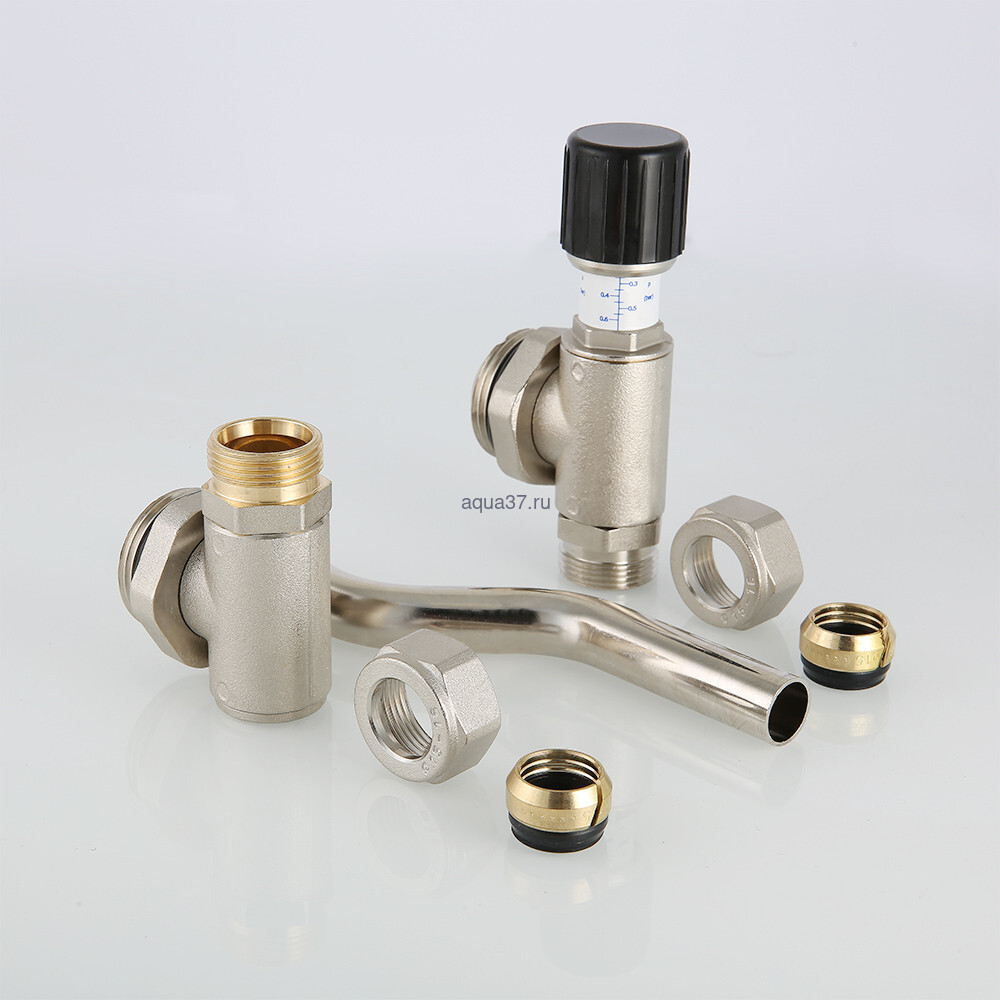

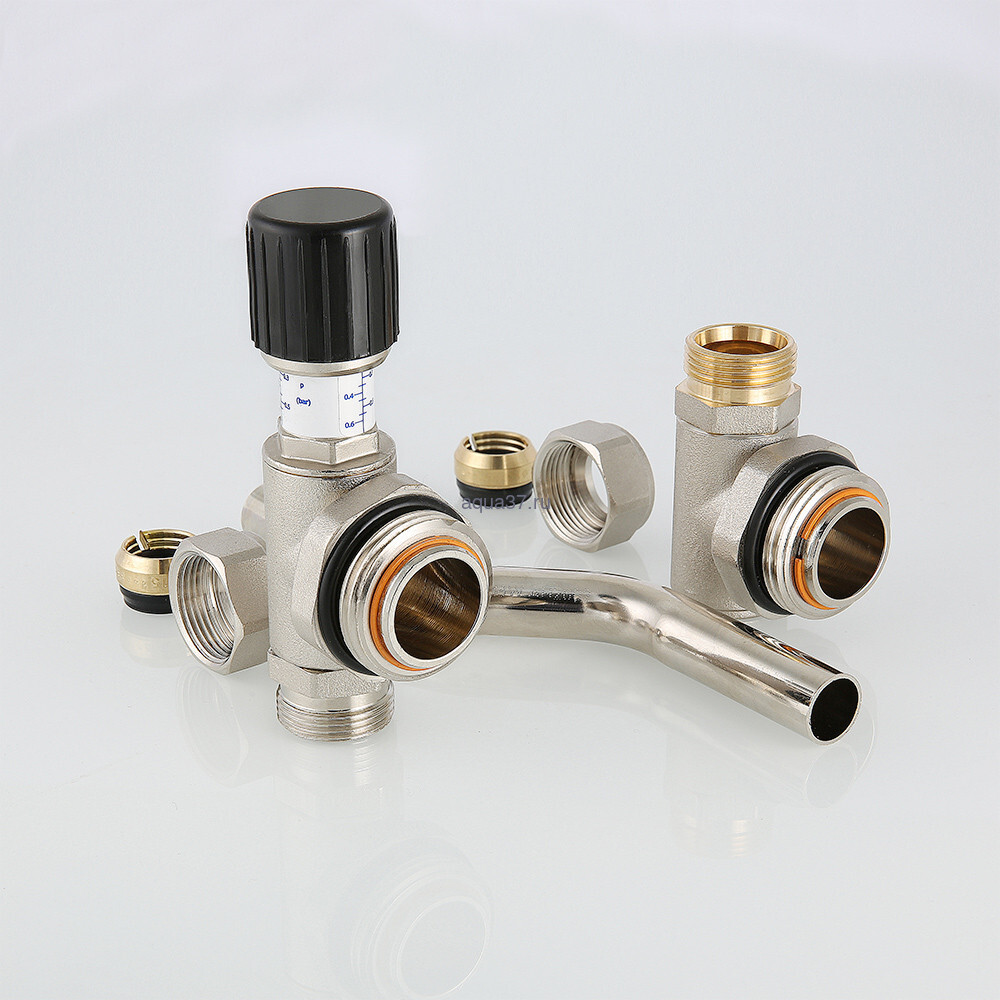

Байпас тупиковый с перепускным клапаном Valtec

Коллекторный байпас «замыкает» поток теплоносителя напольного, радиаторного отопления, другой климатической системы, направляя жидкость к обратному коллектору, когда расход через греющие петли становится ниже заданного значения. Это защищает циркуляционный насос от работы «на закрытую задвижку», сохраняет гидравлические характеристики системы, циркуляцию при перекрытии коллекторных петель. Действие байпаса основано на применении перепускного клапана.

Место установки тупикового байпаса – противоположная относительно точек подключения сторона коллекторного узла. Материал корпуса – латунь марки CW617N, перепускной трубки – медь, уплотнений – EPDM. Гальванопокрытие – никелирование. Изделие применимо при температуре не выше 120 °C, давлении до 10 бар. Диапазон настройки перепада давлений – 20–60 кПа, пропускная способность Kvs – 4,33 м³/ч.

Пример применения:
