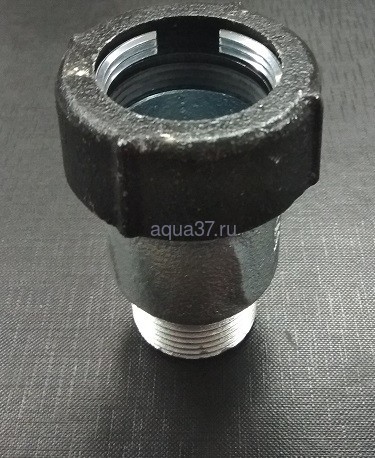

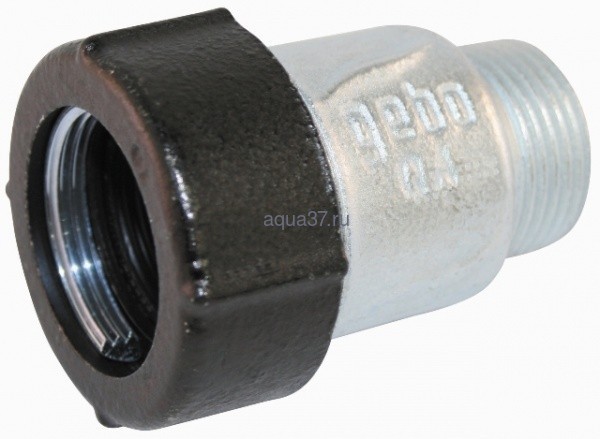

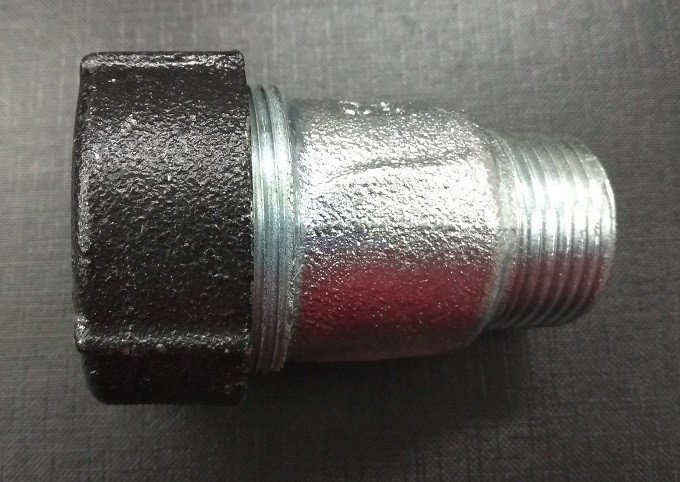

Обжимной соединитель для стальных труб тип АK с наружной резьбой 1/2" AGA

879 руб.
В наличии
вид 1вид 2
Производитель Gebo
Описание

Универсальные обжимные соединения для стальных и полиэтиленовых труб с температурой теплоносителя до 80 градусов по Цельсию.

Области применения: стальные трубы, полиэтиленовые трубы, соответствующие SDR 11/S5

Среда: вода, газ, нефтепродукты и топливо (пожалуйста, обращайте внимание на соответствующие технические требования!)

Диапазон давления: газ: 4 кг/см2, вода 10 кг/см2

Температура: газ: от –20°С до +60°С; для систем отопления и хозяйственно-бытового водоснабжения Tmax 80oC; для питьевого водоснабжения Tmax 25oC;

Проверка: проверено Германской технической и научной ассоциацией по вопросам газо- и водоснабжения.

Муфты для соединения труб без резьбы и без применения сварки !

Инструкция по монтажу:

1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д.

2. При монтаже соединения, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое).

3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы.

4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно.

5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку.

6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2" – 1" = 120 Нм; 1 1/4" – 2" = 150 Нм

монтаж муфт гебо без нарезания резьбы и сварки.jpg

последовательность монтажа колец в муфте гебо.jpg
